想要更直观地了解铸铁闸门不锈钢闸门定制速度快工期短产品吗？？产品视频，带你走进产品世界


以下是:铸铁闸门不锈钢闸门定制速度快工期短的图文介绍


铸铁闸门是水工建筑物的重要组成部分之一，它的作用是封闭水工建筑物的孔口，并能够按照需要全部或局部开启这些孔口，以调节上、下游水位，泄放流量，用于防洪、灌溉、引水发电、通航、过木以及排除泥沙、冰块或其它漂浮物，也正是因为如此，闸门的防护就显得尤为重要。那么，闸门的防护工作应该怎么做？闸门的防护措施又有哪些？下面，德迈水利就教大家如何防护闸门。闸门的防护工作包括野外防盗防破坏、防卡闸、防腐、防冰冻等工作，具体一点，就是：1、闸门的防振动破坏闸门的振动是振动中的一个普遍的现象，不少水工结构上的闸门，在启闭过程中或局部开启后，往往会出现振动现象，有的振动可达到相当严重的地步，可能造成闸门本身的撕裂，从而影响闸门的正常使用，或造成闸门整体毁坏的严重后果。所以，这就需要我们在闸门安装后，要注意检查，闸门安装好以后应在无水情况下作全行程启闭试验，检查升降是否自如，有无卡阻现象，闸门处于工作状态时用灯光检查。但是，值得注意的是，做启闭试验前，检查并确认吊头等动作灵活可靠，充水装置在其行程内升降自如、封闭良好，吊杆的连接情况良好，同时检查门槽内影响闸门下闸的杂物等是否清理干净，然后方可试验。





正确延长闸门的使用寿命有哪些方法：

1、要注意闸门表面层的保养维护
在使用闸门的时候，很多人都会将闸门与铸铁闸门相比较，在感慨铸铁闸门的操作困难的同时，也会对闸门存在有一定的想法。而闸门在进行使用的过程中，是会存在有诸多的便利与实际。只是，想要在自然的侵袭之下完整的保护它，就要注重细节上的维护了。及时的保养，并且尽量的避免设备的表面层被一些化学物质或是一些污渍所腐蚀，以免影响到正常的使用，导致设备受到损坏。

2、闸门需要定时的进行保养
我们在使用任何物件的时候，都是会希望它可以长久的陪伴我们，延长老化的时间。闸门也一样，在使用的时候，要注重及时的保养维护，并且尽量的保持合适的规律，有助于设备的操作价值，并且在进行维护的过程中也可以适当的添加一些润滑剂，及时的解决掉设备运行中噪声过大的问题。








1、设计依据和计算方法 用途及特点： ☆主要用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。 ☆防腐能力强，可在PH=6-8的流体酸碱中使用。☆闸门结构合理，便于安装、操作简单灵活，便于管理。 ☆主要适用正向受压止水，正常使用水头1-8m。根据用户需要可制造高水头闸门，zui高正向设计水头可达50m，反向水头可达20m。 ☆闸门关闭时设有锁紧，止动装置，在结构上采用机加工面硬止水，止水效果好，密封性极强，正常渗水量L1L/hm。 ☆规格齐全从0.20.266米。按闸门的结构形式分为：PZ型平面平板门和PGZ型平面拱形门，又可分为整体式和组装式两种形式。 ☆门体、门框由灰口铸铁（或球墨铸铁）制成，经过内应力，无变形。根据用户要求，止水面可采用镶铜或镶不锈钢等耐蚀材料精密加工制造。也可采用橡胶封水。安装说明： ☆闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。 ☆闸门安装采用整体安装，将闸板与闸框的封水间隙调到0.3mm以下后，进行二期浇注。在浇注混凝土时，必须保证闸门闸框处于铅垂状态。流进闸板、闸框、楔铁、挡板间隙中的灰浆必须，防止灰浆凝固后影响闸门启闭。 ☆闸门启闭时，应注意闸板的上下极限位置，以免损坏闸门或启闭机。闸门在启闭过程中应检查闸门升降有无卡阻。 ☆闸板与闸框为偶件配合，在多组运输和安装时，切勿切换。 1.1设计依据 水工建筑物金属结构焊接技术规范SDZ008-84水工金属结构防腐蚀规范SLl052007 江苏省水利工程铸铁闸门设计制造安装验收规范DB32/T1712-2011水利水电工程启闭机制造、安装及验收规范DL/T501894水利水电工程启闭机设计规范SL41-93碳素结构钢（GB/T700） 铸铁尺寸公差与机械加工余量（GB/T6414）灰铸铁件（GB/T9439）铸造铜合金技术条件GB1176 形状和位置公差未注公差值（GB/T1184）铸件重量公差（GB/T11351）整体铸铁法兰（GB/T17241.6）铸铁管法兰技术条件（GB/T17241.7）铸铁管法兰技术条件（GB/T17241.7）1.2计算方法 铸铁闸门的结构技术体系，采用平面体系、容许应力方法进行计算上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式,波纹管减压阀,活塞式减压阀,,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,)、、、、、、、止回阀、、、放料阀、隔膜阀、旋塞阀、柱塞阀、、调节阀、疏水阀、、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、、、衬胶阀门、衬氟阀门。 2、闸门基本资料 2.1闸门参数及材料表1）参数孔口尺寸（宽高）25002000闭门水头：6.00m启门水头：6.00mzui大水头差：6.00m压块数量：4块横筋布置：3横筋、均布竖筋布置：4竖筋、均布2）主要材料序号名称材料型号1门板铸铁HT200灰铸铁2门框铸铁HT200灰铸铁3导轨铸铁镶铜HT200灰铸铁Zcusnspb5zn/54密封座铜合金Zcusnspb5zn/55紧固件不锈钢1Cr136吊座铸钢ZG270-5007吊板铸钢ZG270-5008吊轴碳钢45# 2.2荷载状态 按照标书要求，闸门闭门水头6.00米，启门水头6.00米（闸门后无水），闸门zui高挡水头6.00米（闸门后无水）。 2.3容许应力灰铸铁：HT-200抗拉强度：[]=200MPa 轴心抗压和弯曲抗压：[a]=110MPa弯曲抗压：[w]=30MPa抗剪强度：[]=20MPa局部承压：[cd]=120Mpa局部接头承压：[cj]=40Mpa弹性模量：135000MP 3、计算 3.1荷载1）总水压力 a)平板门水压力静水压力 P=1/2（2Hs-h）hBzs=280（KN）P水平压力； Hs上游水头；Hs=6.00mh孔口止水高度；h=2.15mBzs孔口止水宽度；Bzs=2.65m水密度；淡水=10（kN/m3）b）启门瞬间提门动水压力 规范规定高水头下经常动水操作或经常局部开启的工作闸门，设计时应考虑闸门各部件承受不同程度的动力荷载，动力系数取值范围为1.0～1.2。闸门属低水头并且不经常局部开启，因此动力系数取小值1.0。 3.2面板计算 按四边固定的弹性薄板承受均布荷载与本文相关的论文有：油气改革拉升阀门行业




河畔水利机械厂(中原区分公司)位于“【手摇卷扬启闭机】之乡”的郑州中原，公司拥有一支从事【手摇卷扬启闭机】产品研发、设计、制造的技术队伍，技术力量雄厚。

公司长期专注于【手摇卷扬启闭机】设计制造，以“产品就是人品”、“真材实料“为行为准则，建立起完善的质量管理体系，以精密制造、精细管理、精心服务赢得了国内外市场信赖。 在用户心目中树立了高品质【手摇卷扬启闭机】重服务的形象。

公司恪守“用心管理，精心制造，放心使用，热心服务”的质量方针，坚持以诚取信、以人为本，俱荣同生、合作共赢原则，与客户共同发展，共创辉煌！

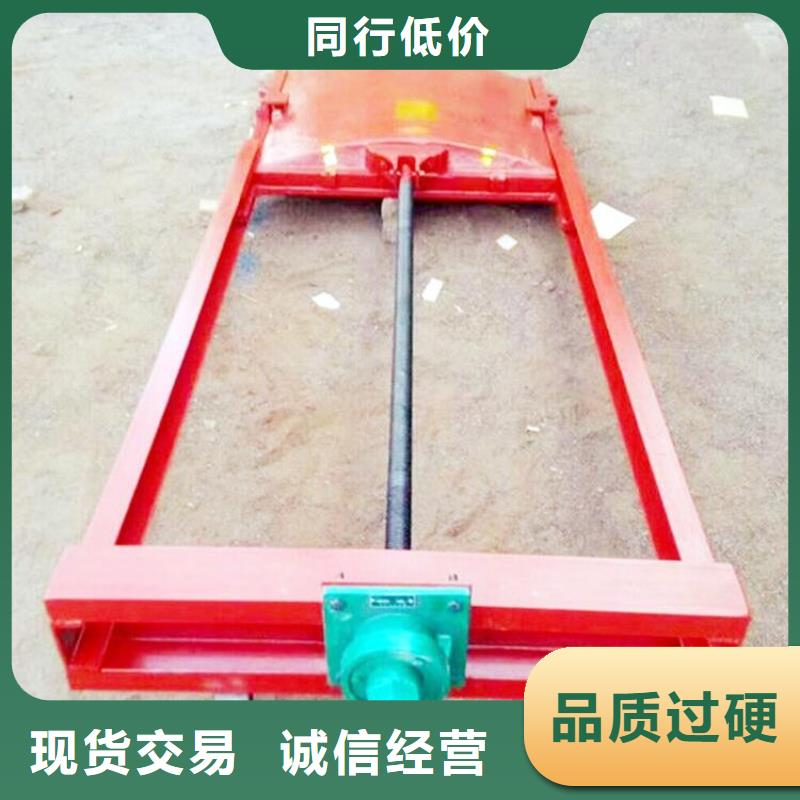

铸铁闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，达到截断或疏通水流作用。

四、主要零部件材质

·门体：HT200铸铁

·门框：HT200铸铁

·导轨：HT200铸铁

·楔座：HT200铸铁

·密封座：ZCuSn5Pb5Zn5锡青铜

·启闭机支座：HT200铸铁

·传动丝杆：碳钢

·启闭机护罩：不锈钢

·推力螺母：球铁

·杆导架：Q235-A碳钢

·紧固件：不锈钢

五、手电两用启闭机技术说明

启闭机主要由电动头、机座、护罩等部件组成。

手电两用启闭机采用普通开关型多转式阀门专用电动装置，配以启闭螺母、承重轴承、支座、护罩而成。
