球形支座建筑隔震橡胶支座应用领域

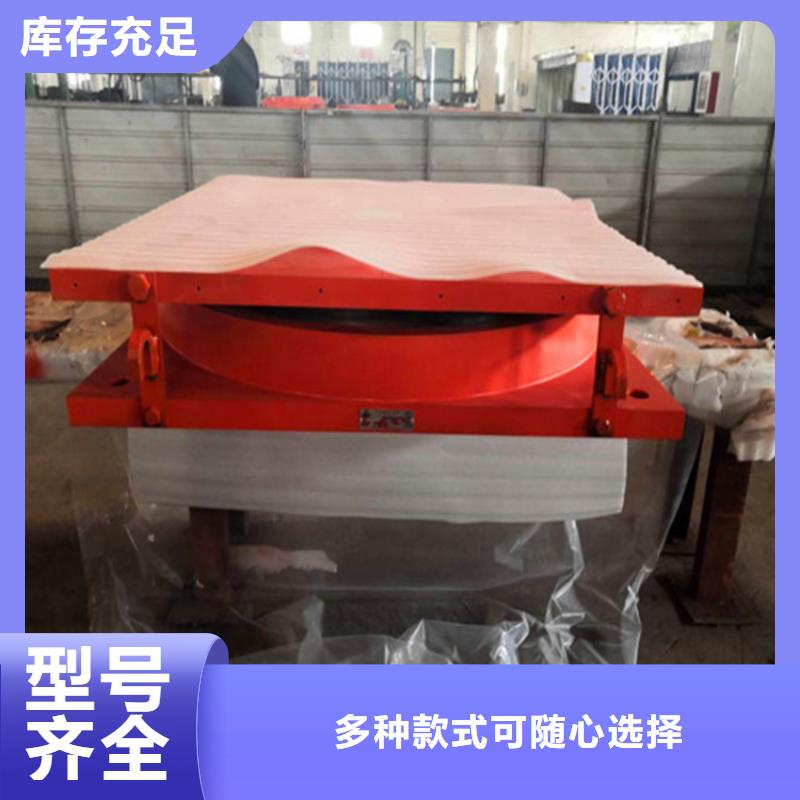

钢结构抗震球形支座包括单向滑动球型支座、双向滑动球形支座和固定球形支座三种。各形式特点如下： 双向支座具有竖向承载、竖向转动和双向滑移及抗震的作用。 单向支座具有竖向承载、竖向转动和单一方向滑移及抗震的功能。 固定支座具有竖向承载和竖向转动及抗震的功能。 钢结构抗震球形支座的价格一般根据支座的竖向设计承载力、水平承载力（剪力）、摩擦系数、转角、位移、拉力等性能来考量计算。 钢结构抗震球形支座的原材料为Q355B。 生产标准：《建筑钢结构球型支座》（GB/T 32836-2016） 钢结构抗震球形支座优点 钢结构球形支座可设计万向承载、万向转动，自由滑动，能较好地实现力学上铰的功能；球面传力，不出现力的颈缩现象，作用在下部结构上的反力比较均匀 抗震球形支座摩擦副采用高分子量聚乙烯，具有较低的摩擦系数，有硅脂润滑条件下，应力为30MPa时常温时（23±5℃）动摩擦系数≤0.005，低温时（-35±5℃）动摩擦系数≤0.025 抗震球形支座静刚度大，竖向承载力可达100MN，水平位移可达±500mm，有效释放温度应力和地震变形，可适应不同工程的需要 钢结构抗震球形支座耐久性好，不用橡胶承压，保养维护方便，使用寿命长。

抗震球形支座特点： ①抗震球形支座可万向转动，万向承载，能很好地满足上部结构各种荷载所产生的反力的传递，转动，移动要求，保证反力合力集中，明确，可靠。 ②抗震球形支座可承受拉，压，剪（横向）力，在巨大的随机地震力作用下，只要上，下结构本身不破坏，就不会发生落梁，落架等灾难性后果，故特别适用于高烈度地震区的设防，具备能抗地震烈度9度的能力。 ③抗震球形支座的静刚度大，在列车及大型汽车巨大自重及惯性力作用力下，支座仅产生极小变形，能可靠地保证汽车，列车高速运行时的平顺性。 ④抗震球形支座通过球面传力，受力面积大，并采用多种材料的优化组合，其体积和高度均大大减少，重量轻，便于安装，并与同承载力的钢支座相比造价较低。 ⑤抗震球形支座适用温度范围大(-40℃～70℃)，耐久性能好，不采用橡胶承压，不存在橡胶老化对支座转动性能的影响。 抗震球形支座适用于宽桥，曲线桥，斜拉桥，坡道桥，大跨空间结构等工程，尤其在地震高烈度区更为适用。

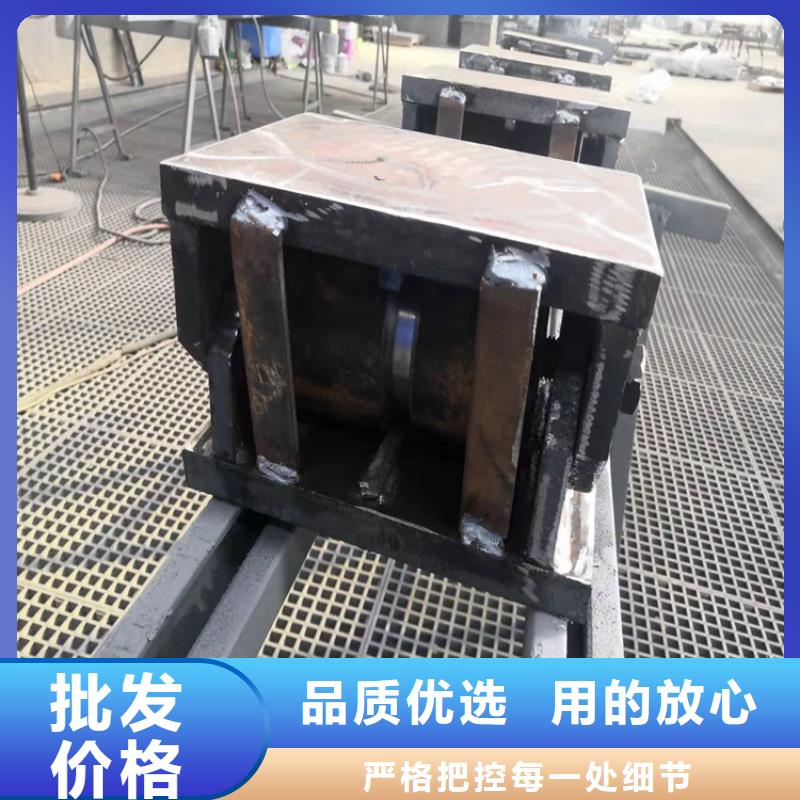

网架抗拔球型支座，也常被叫做球网架抗拔球形支座、球型铰支座，是在QZ球型支座的设计基础上衍变而来的新型减震产品。 支座安装注意事项1.支座采用整体安装，不得随意拆卸，如果起吊设备能力有限，需要进行分解吊装，则必须对各分解体进行保护，各分解体不得有损伤，污染等现象，尤其活动支座，要注意对聚四氟乙烯板和不锈钢冷桠钢板的保护。防止划伤和脏物粘附于不锈钢冷轧钢板与聚四氟乙烯板表面，重新组装时要注意检查5201-2硅脂是否注满。2.安装时应使墩台顶面和梁底面均保持清洁、干燥、无油污。墩台上还应设置临时支座，当主梁顶推完毕，且校正后，拆除临时支座，让梁落在球形支座上。预埋钢板与支座采用分段不连续的焊接方式，焊接时应注意控制温度不能过高，以免烧坏四氟滑板和橡胶板。焊后应进行防锈喷漆处理。
